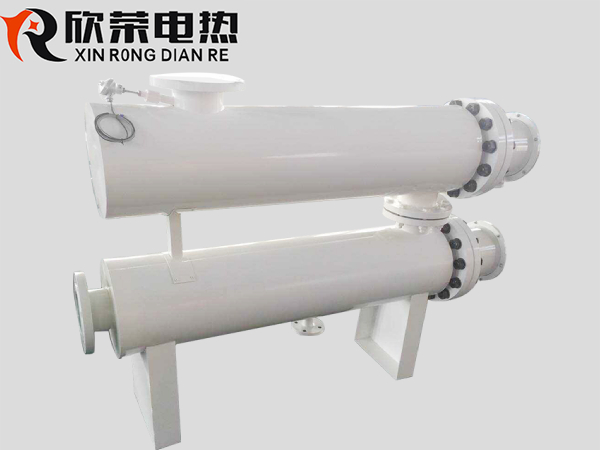

上圖是我公司拍攝的防爆管道加熱器的實物照片，未經允許盜圖必究。
歡迎直接來電咨詢： 18252209831（手機/微信）
液體管道加熱器是由水管道加熱器本體和控制系統兩部分組成。發熱元件采用1Cr18Ni9Ti不銹鋼無縫管作保護套管，0Cr27Al7MO2高溫電阻合金絲、結晶氧化鎂粉，經壓縮工藝成型，使電加熱元件的使用壽命得以保證。控制部分采用高精度數顯式溫控儀、固態繼電器等組成可調測溫、恒溫系統，保證了電加熱器的正常運行。
主要結構及工作原理
（1）管道加熱器結構 水管道加熱器是由多支管狀電加熱元件、筒體、導流板等幾部分組成，管狀電熱元件是在金屬管內放入高溫電阻絲，在空隙部分緊密地填入具有良好絕緣性和導熱性能的結晶氧化鎂粉，采用管狀電熱元件做發熱體，具有結構先進，熱效率高，機械強度好，耐腐、耐磨等特點。筒體內安裝了導流隔板，能使水在流通時受熱均勻。

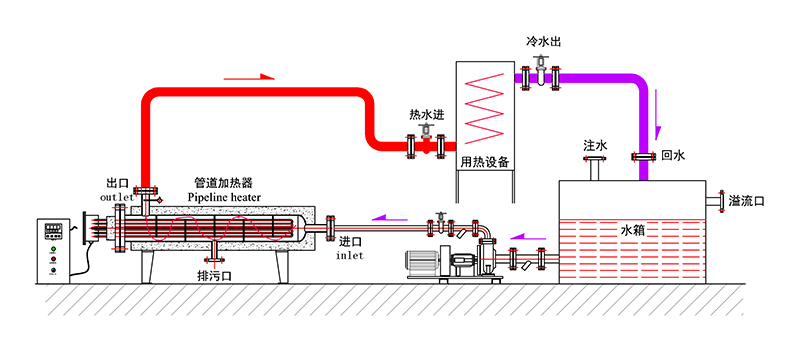

（2 ）工作原理 液體加熱器采用數顯溫度調節儀、固態繼電器和測溫元件組成測量、調節、控制回路，在電加熱過程中測溫元件將水管道加熱器出口溫度電信號送至數顯溫度調節儀進行放大，比較后顯示測量溫度值，同時輸出信號到固態繼電器輸入端，從而控制加熱器，使控制柜具有良好的控制精度和調節特性。利用聯鎖裝置可遠距離啟動、關閉水管道加熱器。

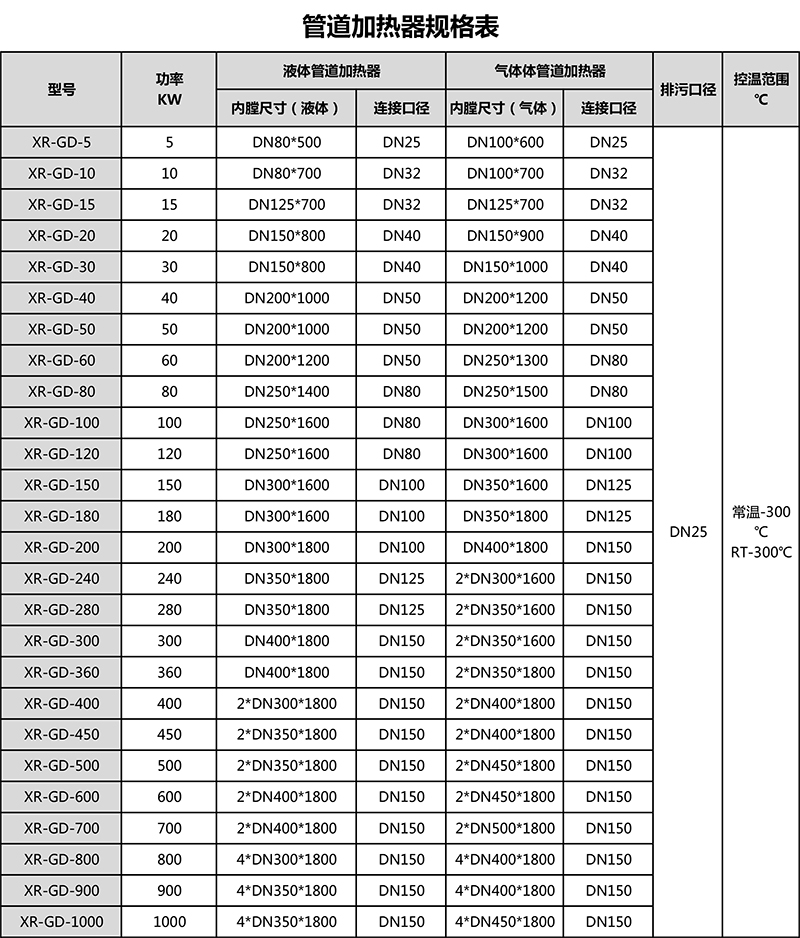

規格參數表：
管道式加熱器特點：1、管道加熱器采用了不銹鋼筒體，體積小、占地少、移動方便，具有較強的抗腐蝕能力，在不銹鋼內膽和不銹鋼外殼之間采用了加厚保溫層，失溫程度最低，保持溫度，節省電能。2、高品質加熱元件（不銹鋼電加熱管）的主要零部件采用了進口材料，加工過程也使用了先進的生產設備和工藝，配合不同電壓，發揮最高性能。其絕緣性、耐壓性、防潮性均高于國家標準，使用安全可靠。3、介質流向性設計合理，加熱均勻，無高、低溫死角，熱效率高。4、管道加熱器安裝了國內知名品牌的溫控器，用戶可以自由設置溫度。全部配置過熱保護器，用來控制溫度和缺水超溫保護，避免加熱元件及系統的損壞。管道式加熱器應用：廣泛的應用到航空航天、兵器工業、化工工業和高等院校等許多科研生產試驗室。特別適合于自動控溫和大流量高溫聯合系統和附件試驗，產品的加熱介質不導電、不燃燒、不爆炸、無化學腐蝕性、無污染、安全可靠、被加熱空間升溫快（可控）。
